Блок насосный 161.00.00.00-07 с электронасосом КМ-СЦЛ

Блок насосный 161.00.00.00-07 (с электронасосом КМ-СЦЛ 80-65-180-200Е-Т2-У2; 15 кВт) предназначен для подачи нефтепродуктов из заглубленных или наземных резервуаров к установками топливораздаточными УТЭД-М.

Блок насосный обеспечивает возможность газоотделения при работе на нефтепродуктах вязкостью до 6,00 сСт.

Блок монтируется в непосредственной близости от резервуаров с топливом. При установке блока насосного на удалении от резервуара, длина и диаметр подводящего трубопровода выбирается таким образом, чтобы падение давления перед блоком насосным не превышала указанного в паспортных данных на насос.

Блок насосный комплектуется фильтром очистки топлива 300 мкм, установленным на всасывающем трубопроводе перед электронасосом.

Дополнительно (по заказу Потребителя) блок насосный может комплектоваться приемным клапаном, который устанавливается на всасывающем трубопроводе в резервуаре и обеспечивает его постоянную заполненность продуктов.

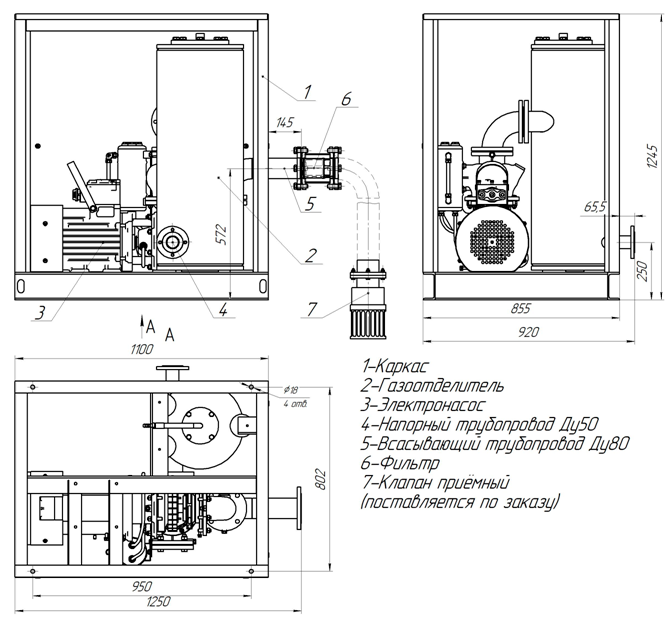

Блок насосный состоит из:

• корпуса (рисунок 2), служащего для защиты блока от внешних механических воздействий и состоящего из сварной металлической рамы и съемных панелей из оцинкованной стали;
• самовсасывающего электронасоса КМ-СЦЛ 80-65-180-200Е (рисунок 3), предназначенного для перекачивания нефтепродуктов вязкостью не более 20сСт из заглубленных резервуаров. Электронасос изготовлен во взрывозащищенном исполнении и соответствует требованиям ТР ТС 012/2011, ТР ТС010/2011.
• газоотделителя 161.02.00.00-01 (рисунок 4), предназначенного для удаления паров и воздуха из перекачиваемых  нефтепродуктов с кинематической вязкостью от 0,55до 6,0 сСт перед подачей в установку УТЭД-М. Газоотделение позволяет повысить точность измерения количества нефтепродуктов через установку УТЭД-М.
