Системы измерительные СТРУНА+

Варианты исполнения ППП1 для резервуаров РГС на АЗС с высотой взлива до 5 метров:

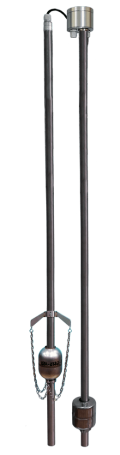

1. ППП1 для измерения уровня, температуры, плотности (погружной плотномер), сигнализации подтоварной воды, вычисления массы и объема, с установкой на 1 фланец или D210/DN160 на 2 фланца D140/DN100 (Рис. 1);
2. ППП1 для измерения уровня, температуры, плотности (плотномер с кожухом), сигнализации подтоварной воды, вычисления массы и объема, с установкой на 1 фланец D210/DN160 (Рис. 2);
3. ППП1 для измерения уровня, температуры, сигнализации подтоварной воды, вычисления объема, с установкой на 1 фланец D210/DN160 или 1 фланец D140/DN100;
4. ППП1 для измерения уровня, температуры, плотности (погружной плотномер), уровня подтоварной воды, вычисления массы и объема, с установкой на 1 фланец D210/DN160 или 2 фланца D140/DN100.

ППП1 с «погружным плотномером» и «плотномером с кожухом» (Рис.1 и Рис.2) взаимозаменяемы по посадочному месту и устанавливаются в одно отверстие диаметром 160мм. Расстояние между фланцами может быть до 10 метров.

«Погружные» датчики плотности позволяют проводить измерения в нескольких точках разнесенных по высоте резервуара (от 1 до 3 точек) и тем самым учитывать при необходимости расслоение продукта по плотности. Минимальное расстояние нижнего «погружного» плотномера от днища резервуара — 400мм, остальные плотномеры могут размещаться через каждые 800мм. по высоте взлива. Измерения плотности «погружным» плотномером осуществляются с помощью поплавка, погруженного в жидкость, и уравновешивающих цепочек. При изменении плотности жидкости изменяется выталкивающая сила, которая уравновешивается массой в результате изменения длины цепочек, нагружающих поплавок. Величина перемещения поплавка пропорционально изменению плотности. Измерения перемещения поплавка осуществляются аналогично измерениям уровня.

ППП1 с плотномером с кожухом более экономичное решение, по сравнению с двуштанговым ППП1 с погружным плотномером. Это запатентованное решение реализовано на одной штанге и обладает дополнительной защитой от потоков нефтепродуктов. Данный вариант исполнения ППП1 позволяет российской продукции более уверенно конкурировать с зарубежными аналогами благодаря лучшим метрологическим характеристикам и привлекательной цене.

ППП1 с плотномером с кожухом устанавливается на унифицированное посадочное место с отверстием в крышке горловины резервуара диаметром 160 мм. В случае необходимости уменьшения уровня не измеряемого «мёртвого» остатка в РГС с 290 до 120 мм, сигнализации наличия подтоварной воды на уровне 25 и 80 мм, измерения плотности в нескольких точках, рекомендуется применять базовый двуштанговый вариант ППП с 1-3 «погружными плотномерами», получивший наибольшее распространение среди заказчиков НТФ НОВИНТЕХ.

Варианты исполнения ППП1 для резервуаров СУГ с возможностью демонтажа датчика без дегазации резервуара (с защитным кожухом):

1. ППП1 для измерения уровня, температуры с установкой на 1 фланец D215/DN100;
2. ППП1 для измерения уровня, температуры, давления с установкой на 1 фланец D215/DN100;
3. ППП1 для измерения уровня, температуры, плотности (погружной плотномер) с установкой на 1 фланец D335/DN200 или 2 фланца D215/DN100;
4. ППП1 для измерения уровня, температуры, плотности (погружной плотномер), давления с установкой на 1 фланец D335/DN200 или 2 фланца D215/DN100.

Датчики давления используются для измерения избыточного давления в резервуарах, трубопроводах, межстенных пространствах и т.д., а параметр давления необходим для вычисления массы СУГ с учетом паровой фазы и автоматизации технологических процессов на АГЗС и АГНС. При использовании одного датчика давления на резервуар, датчик давления подключается непосредственно к ППП1 и работает по одной линии связи ППП1. При большем количестве датчиков давления (до 9 на одну линию связи) они подключаются отдельной линией связи (отдельным каналом) через коробку клеммную КК1.

ППП1 с измерением плотности и вычислением массы жидкой и паровой фазы СУГ, устанавливается или на один фланец с DN200 мм, или на два фланца с DN100 мм по ГОСТ 33259-2015 с DN200 или DN100 PN16 исполнение Е. Размещение штанг датчиков ППП1 может производиться как на одной крышке горловины резервуара в непосредственной близости друг от друга, так и на удалении до 10 метров на другой крышке горловины резервуара.
Конструкция датчиков ППП1 с защитным кожухом позволяет производить поверку и ремонт датчиков без демонтажа фланца не нарушая герметичность резервуара, что для резервуаров СУГ имеет большое значение.

На блоке индикации можно посмотреть значение любого параметра измеряемого в системе. Кроме того выводятся расчётные параметры объёма, массы, средней температуры, средней плотности по нескольким точкам, значения показаний плотномеров приведённые к 20 и 15 оС. В центральной части системы СТРУНА+ есть выход для подключения компьютерной системы верхнего уровня и отображения информации на компьютере с помощью различного программного обеспечения.

По всей длине штанги датчика ППП1 до уровня максимального взлива продукта распределены три датчика температуры. Усреднение температуры происходит только по значениям датчиков температуры погружённых в продукт. Все уникальные технические решения по измерению уровня и плотности жидкостей, применяемые в системе «СТРУНА+», защищены патентами.

Варианты исполнения ППП1 для резервуаров РВС на нефтебазах с высотой взлива до 18 метров:

1. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 2 секции (высота 4-6 метров);
2. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 3 секции (высота 6-8 метров);
3. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 4 секции (высота 8-10 метров);
4. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 5 секций (высота 10-12 метров);
5. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 6 секций (высота 12-14 метров);
6. ППП1 для измерения уровня, температуры, плотности* (погружной плотномер), уровня подтоварной воды, вычисления массы* и объема, 7 секций (высота 14-18 метров).
* Плотность опциональна, возможен вариант исполнения без измерения плотности и вычисления массы.

Датчики ППП1 для нефтебаз с вертикальными резервуарами и высотой взлива продукта до 18 метров монтируются в основном в крышки смотровых люков, так же могут быть предусмотрены специальные посадочные места. Сами резервуары могут быть выше 18 метров. Измерение уровня происходит секционно, т.е. попеременно в зависимости от уровня продукта работает секция то на одной , то на другой штанге. Все корректировки и подстройки происходят программно с помощью специальных алгоритмов. Датчики температуры располагаются по всей длине штанг. Внизу расположен датчик с непрерывным измерением уровня подтоварной воды.

Минимальная высота расположения нижнего «погружного» плотномера от днища резервуара — 800 мм. «Погружные» датчики плотности позволяют проводить измерения в нескольких точках разнесенных по высоте резервуара (от 1 до 7 точек). Количество секций в ППП1 равно максимально возможному количеству погружных плотномеров.

Размещение штанг датчиков может производиться как на одной крышке в непосредственной близости друг от друга, так и на удалении до 20 метров (рекомендуется до 10 метров), например, в направляющих перфорированных трубах понтона.

Передача измеренной информации от каждого резервуара до устройства распределительного (УР3) центральной части осуществляется в цифровом виде по одному кабелю МКЭШ 5х0.35 или аналог, с длиной до 1200м. При «кустовом» расположении резервуаров на НБ или при количестве резервуаров на объекте более 24, датчики ППП1 подключаются к нескольким УР3. Конструкция датчика является секционной и позволяет проводить транспортировку датчиков в сложенном виде секциями длиной 4 — 5 метров, при этом герметичность ППП1 проверяется при изготовлении.

Монтаж оборудования может проводиться как специалистами нашей службы эксплуатации и сервисного обслуживания, так и Заказчиком или Дилером, прошедшими обучение.

Для систем «СТРУНА+» имеется разрешение на применение в резервуарах с авиационным топливом.

Варианты исполнения ППП1 для градуировки резервуаров:

ППП1 для измерений уровня и температуры в резервуарах с высотой взлива до 5000 мм (по умолчанию 3800 мм) и установкой на 1 фланец D210/DN160;
ППП1 для измерений уровня и температуры в резервуарах с высотой взлива до 9000 мм (по умолчанию 9000 мм) и установкой на 2 фланца D210/DN160.

Комплекс градуировки резервуаров «МИГ»
Комплекс градуировки резервуаров МИГ предназначен для определения вместимости и градуировки резервуаров, поверки транспортных мер (авто-цистерн) для нефтепродуктов.
Область применения — органы метрологической службы, предприятия машиностроительной, нефтеперерабатывающей, химической и других отраслей промышленности.
Комплекс состоит из заправщика 5Л62 (5Л22) на шасси грузового автомобиля, компьютера типа «Notebook» (компьютер) с программным обеспечением (ПО), предустановленного блока сопряжения сигналов (БСС) компьютера с элементами комплекса, кабелей связи (КС). Комплекс оснащается Системой измерительной «СТРУНА+».
Комплекс зарегистрирован в Государственном реестре средств измерений под номером № 20570 — 00 и допущен к применению в Российской Федерации (сертификат № 15348).
Изготовитель: ЗАО «МЕТРОЛОГ» г. Самара http://metrolog-samara.ru

Комплекс градуировки резервуаров «Зонд»
Комплекс градуировки резервуаров «Зонд» предназначен для определения вместимости и градуировки резервуаров объемным методом.
Область применения Комплекса — первичная и периодическая поверка вместимости, и градуировка горизонтальных и вертикальных резервуаров, автозаправщиков, автоцистерн и т.п.
Комплекс «ЗОНД» обеспечивает законченный автоматизированный цикл, исключающий влияние оператора: измерение, обработку результатов, представление твердых копий результатов в номенклатуре и формах, определенных ГОСТ 8.346-2000, ГОСТ 8.569-98.
В процессе градуировки резервуаров, в каждой измеряемой точке, производится автоматическое сопоставление и регистрация уровня, объема, скорости, температуры жидкости и среднего сдвига дозирования, получаемого из данных калибровки напорной линии. Процесс градуировки заканчивается автоматическим формированием и выдачей оператору градуировочной таблицы, включая, по требованию, ее твердую копию по форме ГОСТ 8.346-2000. Дополнительно, оператор имеет возможность получить твердые копии протоколов калибровки напорной линии и градуировки резервуара, градуировочную таблицу резервуара по миллиметрам.
Комплекс состоит из Системы измерительной «СТРУНА+» на два датчика уровня и Градуировочной лаборатории. Измерительная система «СТРУНА+» обеспечивает измерение уровня и температуры жидкости в градуируемом резервуаре.
Изготовитель: ООО НПП «Нефте-Стандарт» г. Екатеринбург http://neftestandart.ru

На блоке индикации можно посмотреть значение любого параметра измеряемого в системе. Кроме того выводятся расчётные параметры объёма, средней температуры по нескольким точкам. В центральной части системы СТРУНА+ есть выход для подключения компьютерной системы верхнего уровня и отображения информации на компьютере с помощью различного программного обеспечения.

Первичные преобразователи параметров (ППП1) для резервуаров с агрессивными и пищевыми жидкостями (АПЖ), могут контролировать любые жидкости с вязкостью, не препятствующей перемещению поплавков, а также жидкости, не коррозирующие с применяемыми материалами датчиков ППП1 (сталь 12Х18Н10Т). Кроме того, в системах АСУ ТП можно применять любые другие датчики из состава системы измерительной «СТРУНА+». Условия применения датчиков должны соответствовать техническим характеристикам.

К одному шкафу УР3 центральной части систем измерительных «СТРУНА+» для нефтебаз можно подключить до 24 любых датчиков ППП (всего в системе может быть до 64 ППП). Дополнительно система может комплектоваться блоками управления (БУ2), оповещателями свето-звуковыми, датчиками предельного уровня ДПУ-Ц, датчиками давления ДД1, датчиками загазованности ДЗО, программным обеспечением.

Варианты исполнения ППП1 для АПЖ:

1. ППП1 для измерения уровня, температуры, плотности (погружной плотномер), вычисления массы и объема, с установкой на 1 фланец D210/DN160 или на 2 фланца D140/DN100 (Рис. 1);
2. ППП1 для измерения уровня, температуры, плотности (плотномер с кожухом), вычисления массы и объема, с установкой на 1 фланец D210/DN160 (Рис. 2);
3. ППП1 для измерения уровня, температуры, вычисления объема, с установкой на 1 фланец D210/DN160 или 1 фланец D140/DN100;
4. ППП1 для измерения уровня, температуры, плотности (погружной плотномер), уровня подтоварной воды, вычисления массы и объема, с установкой на 1 фланец D210/DN160 или 2 фланца D140/DN100.

ППП1 с «погружным плотномером» и «плотномером с кожухом» (Рис. 1 и Рис. 2) взаимозаменяемы по посадочному месту и устанавливаются в одно отверстие диаметром 160мм. Расстояние между фланцами может быть до 10 метров.

«Погружные» датчики плотности позволяют проводить измерения в нескольких точках разнесенных по высоте резервуара (от 1 до 3 точек) и тем самым учитывать при необходимости расслоение продукта по плотности. Минимальное расстояние нижнего «погружного» плотномера от днища резервуара — 400мм, остальные плотномеры могут размещаться через каждые 800мм. по высоте взлива. Измерения плотности «погружным» плотномером осуществляются с помощью поплавка, погруженного в жидкость, и уравновешивающих цепочек. При изменении плотности жидкости изменяется выталкивающая сила, которая уравновешивается массой в результате изменения длины цепочек, нагружающих поплавок. Величина перемещения поплавка пропорционально изменению плотности. Измерения перемещения поплавка осуществляются аналогично измерениям уровня.

ППП1 с плотномером с кожухом более экономичное решение, по сравнению с двуштанговым ППП1 с погружным плотномером. Это запатентованное решение реализовано на одной штанге и обладает дополнительной защитой от потоков продуктов. Данный вариант исполнения ППП1 позволяет российской продукции более уверенно конкурировать с зарубежными аналогами благодаря лучшим метрологическим характеристикам и привлекательной цене.

ППП1 с плотномером с кожухом устанавливается на унифицированное посадочное место с отверстием в крышке горловины резервуара диаметром 160 мм. В случае необходимости уменьшения уровня не измеряемого «мёртвого» остатка в РГС с 290 до 120 мм и измерения плотности в нескольких точках, рекомендуется применять базовый двуштанговый вариант ППП с 1-3 «погружными плотномерами», получивший наибольшее распространение среди заказчиков НТФ НОВИНТЕХ.

На блоке индикации можно посмотреть значение любого параметра измеряемого в системе. Кроме того выводятся расчётные параметры объёма, массы, средней температуры, средней плотности по нескольким точкам, значения показаний плотномеров приведённые к 20 и 15 оС. В центральной части системы СТРУНА+ есть выход для подключения компьютерной системы верхнего уровня и отображения информации на компьютере с помощью различного программного обеспечения.

По всей длине штанги датчика ППП1 до уровня максимального взлива продукта распределены датчики температуры (количество зависит от длины ППП1). Усреднение температуры происходит только по значениям датчиков температуры погружённых в продукт. Все уникальные технические решения по измерению уровня и плотности жидкостей, применяемые в системе «СТРУНА+», защищены патентами.
