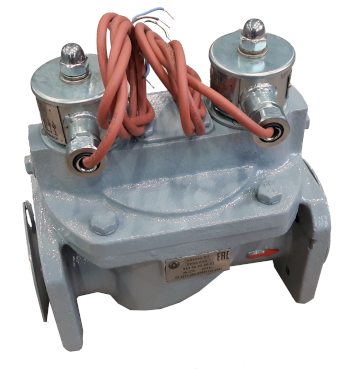

Клапаны КО 076.00.00.00(Ду40) и 843.00.00.00(Ду65)
Основные характеристики
- НаименованиеКлапан КО 076.00.00.00
- Диаметр условного прохода40 мм
- Пропускная способность24 м3/ч
- Рабочее давление, не более0,63 МПа
- Потери напора, не более0,05 МПа
- Вязкость жидкостиот 0,55 до 36,0 мм2/с
- Параметры питания220; 110; 24; 12 В
Описание
Клапаны предназначены для дистанционного и двухступенчатого режима работы (минимальный расход в начале и в конце налива, максимальный расход) с целью обеспечения безопасной технологии налива автомобильных или железнодорожных цистерн неагрессивными нефтепродуктами вязкостью от 0,55 до 36,0 мм²/с с рабочим давлением до 0,63 МПа.
Клапаны обеспечивают запрограммированный процесс налива, что обеспечивает высокую точность работы измерителей, а также точность выдачи задаваемых доз.
Клапаны незаменимы в дозирующих измерительных системах, где требуется плавное и точное регулирование и отсечение выдаваемой дозы.
Взрывозащищенность обеспечивается применением соленоида взрывозащищенного СВ с защитой вида «m» и маркировкой 2ExmIIТ4X по ГОСТ Р 51330.0-99 и ГОСТ Р 51330.17-99.
Технические характеристики
Клапан КО 076.00.00.00
Диаметр условного прохода: 40 мм.
Пропускная способность: 24 м³/ч.
Рабочее давление: не более 0,63 МПа.
Потери напора: не более 0,05 МПа.
Вязкость жидкости: от 0,55 до 36,0 мм²/с.
Время открытия клапана: не более 0,5 с.
Минимальный расход: 0,8 м³/ч.
Максимальный расход: 24 м³/ч.
Герметичность затворов: класс «А» по ГОСТ 9544-2005.
Клапан КО 843.00.00.00
Диаметр условного прохода: 65 мм.
Пропускная способность: 36 м³/ч.
Рабочее давление: не более 0,63 МПа.
Потери напора: не более 0,05 МПа.
Вязкость жидкости: от 0,55 до 36,0 мм²/с.
Время открытия клапана: не более 0,5 с.
Минимальный расход: 0,8 м³/ч.
Максимальный расход: 36 м³/ч.
Герметичность затворов: класс «А» по ГОСТ 9544-2005.
Параметры питания
Напряжение: 220 В, 110 В, 24 В, 12 В.
Ресурсы, сроки службы и гарантии изготовителя
Установленный срок службы: 5 лет.
Установленная безотказная наработка: 2500 циклов.
Средняя наработка на отказ: 25000 циклов.
Указанные ресурсы, сроки службы и хранения действительны при соблюдении потребителем требований действующей эксплуатационной документации.
Гарантийный срок эксплуатации клапана — 12 месяцев со дня ввода его в эксплуатацию, но не более 18 месяцев со дня отгрузки предприятием-изготовителем.
